Lionardo – Alberti – Fresne 1651

Lionardo da Vinci – Leon Battista Aberti – Rafaelle du Fresne, Trattato della pittura di Lionardo da Vinci. Novamente dato in luce, con la vita dell’ istesso autore, scrita da Rafaelle du Fresne. Si sono giunti i tre libri della pittura, & il trattato della statua di Leon Battista Alberti, con la vita del medesimo, Parigi [Giacomo Langlois] 1651.

TRATTATO
DELLA PITTVRA
DI LIONARDO
DA VINCI.

. . .

pp. 87–88

A fare una figura che si dimostri esser alta braccia 40. in spatio di braccia 20,
e habbia membra corrispondenti, e stia dritta in piedi.

CAP. CCC.

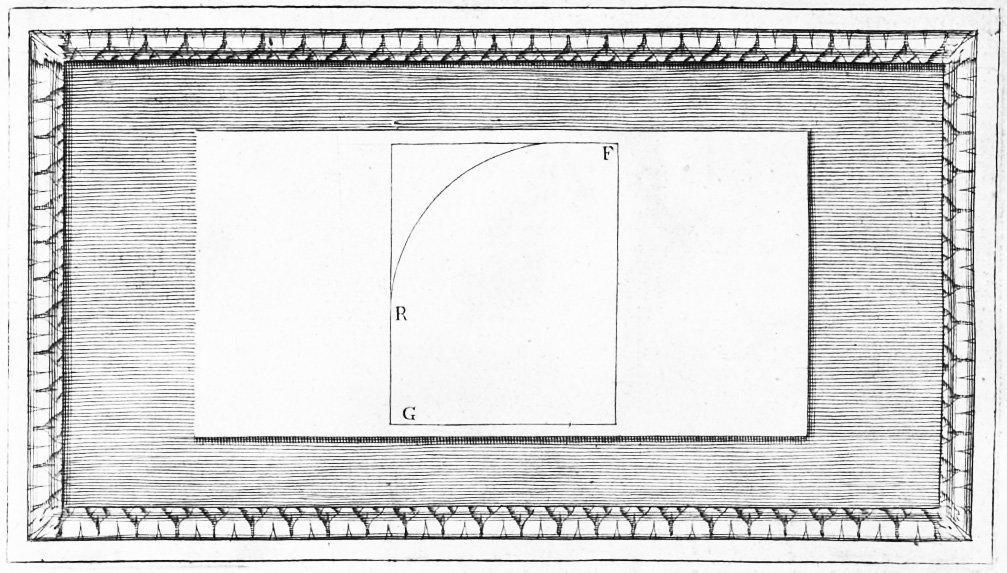

IN QUESTO & in ogn’ altro caso non dee dar noia al pittore come si stia il muro dove esso dipinge, e massime havendo l’occhio che riguarda tal pittura à vederla da una finestra, o da altro spiracolo : perche l’occhio non hà da attendere alla planitie, overo curvità d’esse parti, mà solo alle cose che di là da tal parete s’hanno à dimostrare per diversi luoghi della finta campagna. Mà meglio si farebbe tal figura nella curvità F. R. G. perche in essa non sono angoli.

pp. 88–89

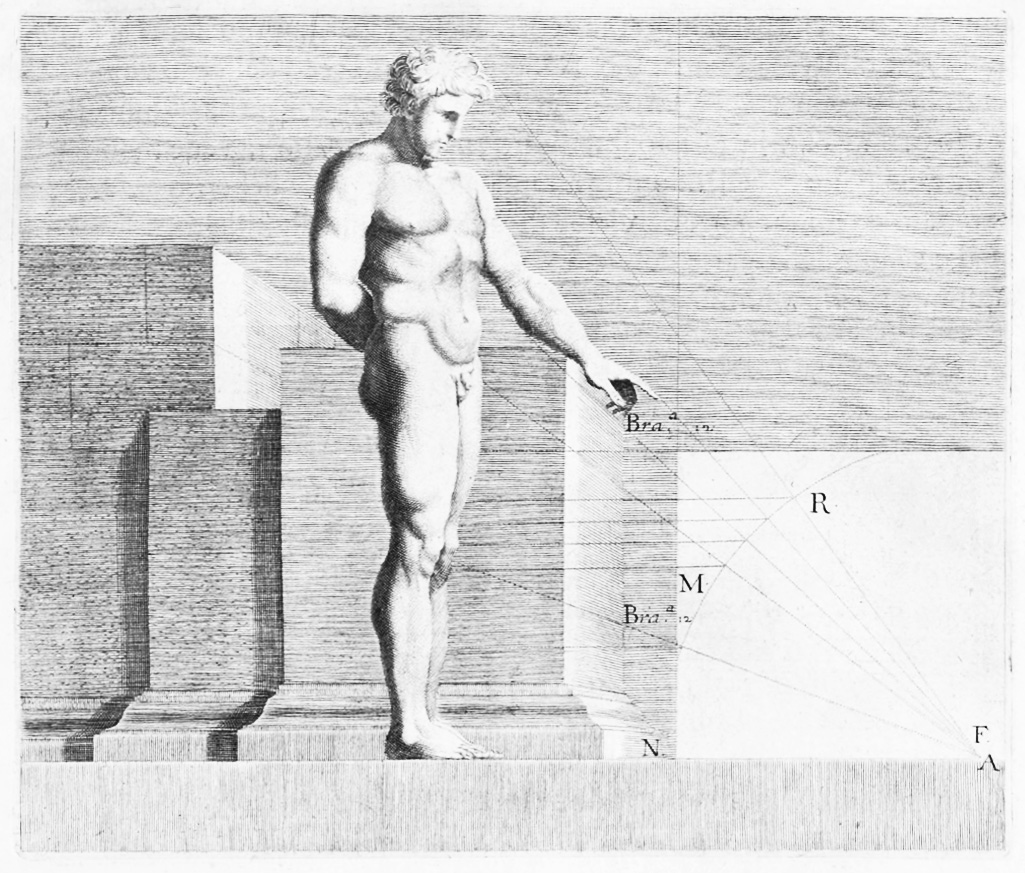

A fare una figura nel muro di 12. braccia che apparisca d’altezza di 24.

CAP. CCCI.

Se vuoi far figura o altra cosa che apparisca d’altezza di 24. braccia, farai cosi. Figura prima la parete M. N. con la metà dell’ huomo che vuoi fare, di poi l’altra metà farai nella volta M. R. Mà fà prima sul piano d’una sala la parete della forma che stà il muro con la volta dove tu hai à fare la tua figura, di poi farai dietro a essa parete la figura disegnata in profilo di che grandezza ti piace, e tira tutte le tue linee al punto F. e nel modo ch’ elle si tagliano su la parete N. R. cosi la figurerai su’l muro che hà similitudine con la parete, & harai tutte l’altezze e sporti della figura, e le larghezze, overo grossezze che si ritrovano nel muro dritto M. N. farai la sua propria forma, perche nel fuggir del muro la figura diminuisce per se medesima. La figura che và nella volta ti bisogna diminuirla, come se ella fusse dritta, la quale diminutione ti bisogna fare in su una sala ben piana, e li sarà la figura, che leverai dalla parete N. R. con le sue vere grossezze, e ridiminuirle in una parete di rilievo, e fia buon modo.
